1，概況

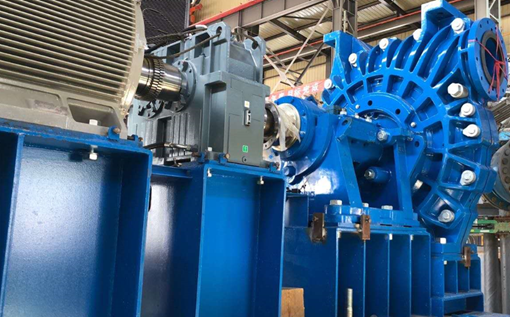

NZJAHPP系列渣漿泵是一款高壓高揚程尾礦專用渣漿泵。主要用于各種金屬礦山的礦漿長距離輸送。離心式渣漿泵的資金成本可以顯著低于正排量泵和隔膜泵的資金成本。此外離心式渣漿泵可以串聯使用，多級泵站，這降低了泵站之間的管道壓力水平，這也意味著可以使用更薄的管道，成本更低。離心式渣漿泵用于尾礦輸送，礦漿最大顆粒可以達到100mm，而活塞泵，隔膜泵，正排量泵的礦漿顆粒要求要小于5mm，礦山很難控制。耐普生產的ZNJAHPP系列渣漿泵，單臺泵的揚程可以達到100米，但這并不是最合適的，考慮到磨損和效率，單臺泵的揚程應該遠小于最大揚程?，F(xiàn)在耐普的這款NZJAHPP渣漿泵已經遠銷海內外各大礦山，如中國，菲律賓，塞爾維亞，剛果金等。

2，設計特點

2.1雙泵殼設計

這種雙泵殼設計對于高壓高揚程礦漿輸送很重要。外殼設計用于承受所有內部壓力，即使過流件完全磨損，也不用擔心強度問題。

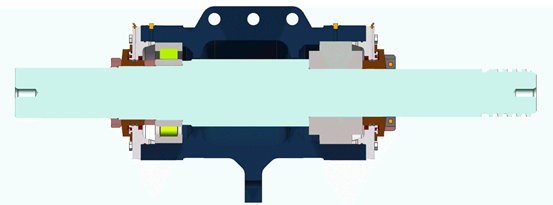

2.2軸承組件

我們使用進口TIMKEN軸承。

1，實際軸承組件承受的負載可根據要求設計; 例如450NZJAHPP尾礦泵，最大承載功率為2000kW。

2，軸承運行速度可根據要求設計;

3，油脂潤滑;

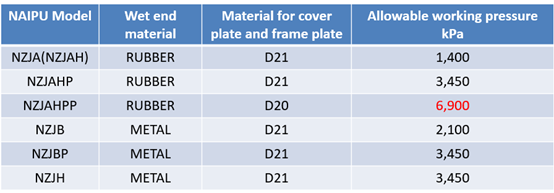

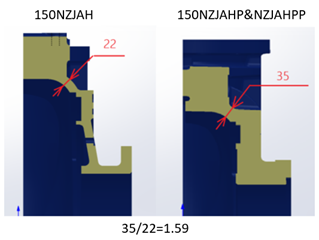

2.3與通用型NZJAH系列渣漿泵相比，泵體和泵蓋的厚度更厚。 在具體設計過程中，我們?cè)O(shè)計人員還將通過強度有限元分析優選加強筋的位置。

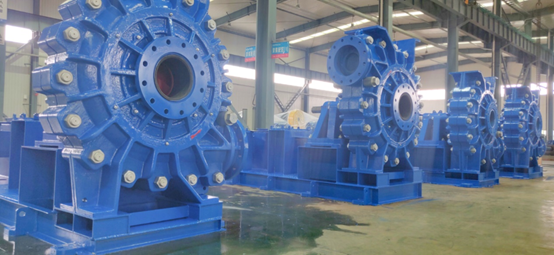

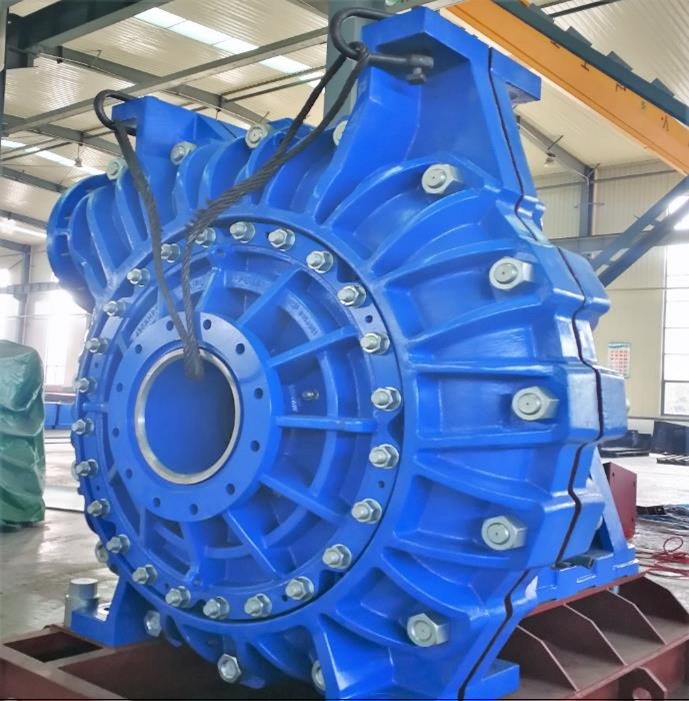

2.4更多數量、更大尺寸的泵蓋螺柱數量。 特別是在隔舍部位專門設置的螺柱，是這一系列渣漿泵的顯著特征。

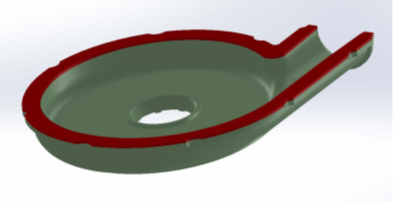

2.5當用橡膠內襯時，需要改進設計，防止泄漏，防止水錘造成內襯被扯出，前、后護套的周邊密封翻邊要加厚。

3, 耐普的設計能力

應用了FLUENT技術和EDEM技術對葉輪、護套等進行了充分優化，以獲得高效率，并克服局部磨損，三維建模采用UG。

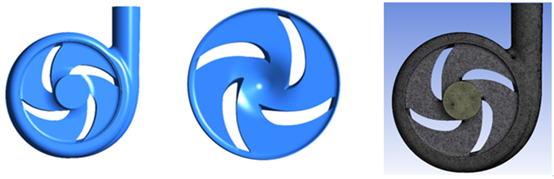

3.1 模型建立及網格劃分

•       UG三維建模，提取計算水體；

•       網格采用六面體非結構化網格，ICEM軟件網格劃分。

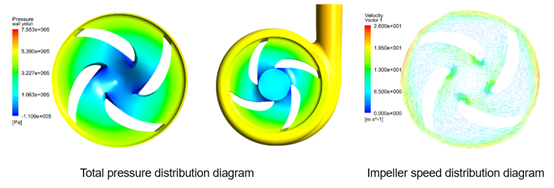

3.2、計算模型

•       ANSYS-FLUENT計算模型軟件分析；

•       采用多重坐標下的MRF求解，湍流模型采用RNG；

•       動量方程和連續性方程采用SIMPLEC算法聯立求解。

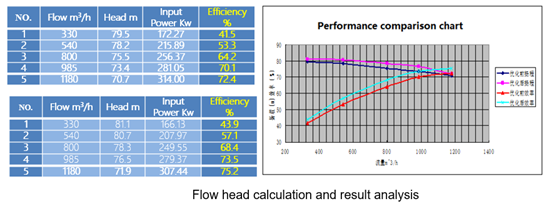

3.3 揚程效率預估

3.4、EDEM顆粒運動軌跡/FLUEN離散相DPM

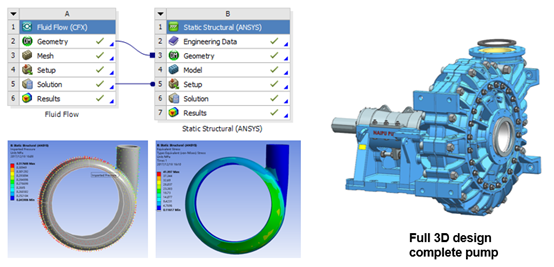

3.5 用三維軟件UG，進行全三維結構設計。殼體強度分析采用ANSYS-FLUENT流固耦合計算，FLUENT計算的靜壓壓力分布作為強度及計算的初始條件。

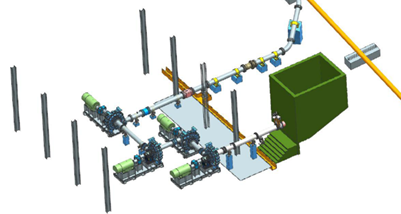

3.6對于大型項目，我們將根據客戶現有礦山布置進行三維現場布局，以實現客戶直觀地了解完成后項目的樣子。

3.7配備可視化PLC監控系統，它使操作工更好的，更簡單的操作尾礦輸送渣漿泵系統。

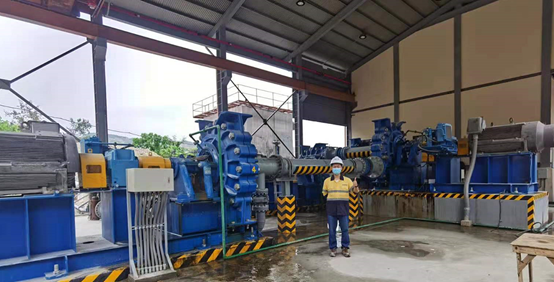

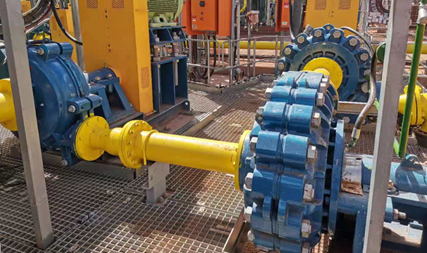

4，渣漿泵應用的礦山

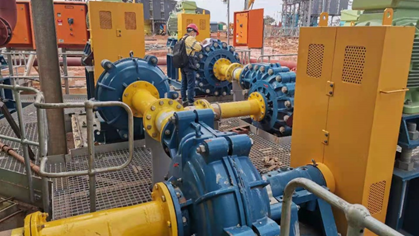

4.1 剛果金的銅礦

4.2 菲律賓的銅礦

4.3 中國黃金旗下礦山
